1.微波超声波有机无机化学反应仪简介

微波超声波有机无机化学反应仪是南京先欧仪器制造有限公司自主研发生产的新型有机合成反应仪，该仪器在化工应用领域，将超声波微波结合，实现了超声波微波协同辅助下的有机合成反应。

微波超声波有机无机化学反应仪适用于快速、高效、靶向指定化工单体及目标混合物的有机合成反应仪，适用领域涉及中草药物有效成分的萃取、有机化合物的合成、药物中间体的合成、纳米材料的合成、能源燃料及其新能源产品的开发等。

集合了超声波微波两种技术特点的微波超声波有机无机化学反应仪具备两者优势，处理过程具有化学选择性高、萃取效率高、有效成分损失率低、产物结晶度高等特点，并且在无机高分子聚合以及金属纳米材料制备过程中，实现了均匀化定径合成，而且可以有效克服有机物参与下的副反应及其链反应等非目标反应等。

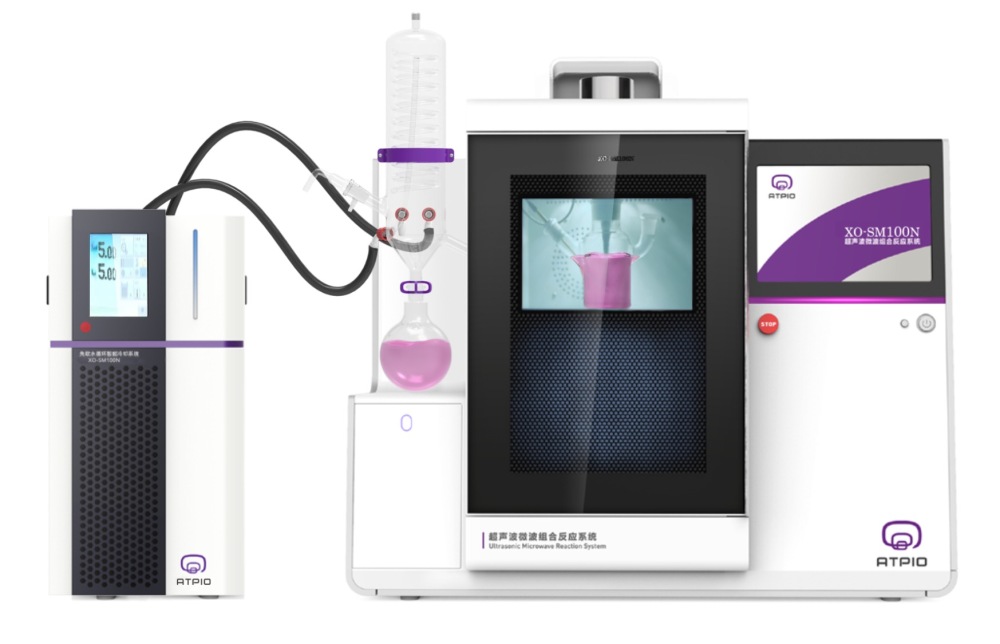

微波超声波有机无机化学反应仪由以下部分构成：超声波装置、微波装置、循环冷水机（选配）、升降装置、冷凝回流装置、可视化操作界面、光纤测温附件、程序控制制冷或超导降温装置等。超声波装置包括超声探头、超声波换能器、超声波电源、超声温度控制显示器、超声时间控制显示器、超声功率控制显示器；微波装置包括磁控管、波导、微波温度控制显示器、微波时间控制显示器、微波功率控制显示器；循环冷水机装置包括温度控制显示器（*低工作温度（-80℃）、时间显示控制器，循环泵；冷凝装置包括回流式冷凝器、三角瓶、玻璃导管、密封塞及循环保温材料；可视化操作界面包括可视化操控系统以及实时反应监测系统；光纤测温附件包括国外***的光纤测温设备以及铂金电阻传感器件；制冷及超导降温装置包括程序控制制冷与超导快速降温体系。

2.微波超声波有机无机化学反应仪功能特点

●微波超声波有机无机化学反应仪，具有超声波微波单独控制和协同处理功能；

●采用国外***脉冲式微波发生系统，性能稳定；微波功率可微调；微波频率：2450MHz；

●超声功率可微调；超声频率：25KHz，超声频率范围可选择15-40KHz，超声探头可选择介入或非介入样品，通过空化效应或者空气传输，作用于样品功能。

●超声波换能器具有自动升降功能，可根据实验要求精确控制浸入液面，垂直升浸入液面精确度：±0.1mm.

●配有紫外光催化装置，波长：253.7nm，功率200W。

●反应釜可选配聚四氟乙烯或者耐高温、耐腐蚀玻璃材料，通过低温冷却真空泵系统可做超低温微波真空干燥或其他无水反应、低温反应、聚合反应等；

●可选配温度（或压力）控制并带磁力搅拌或者振荡装置的聚四氟乙烯消解罐（水热合成反应釜）；

●反应容器可选配带有独特设计的通冷水装置功能：可控制温度：-40-500℃，世界首创； 可有效控制因微波发射生产的高温，使微波的使用率达到100%，使反应物质在设定的反应条件下得到**限度的微波作用，保证反应产物的均一性和高产率；

●可选配高精度非接触式红外测温或接触式光纤、铂金传感测温系统，实时准确检测反应温度，准确控制反应进程温度；控制范围：0-500℃，控温精度：≤±1℃；

●采用独有的变频式鼓风散热与程序控制制冷装置，使腔体内温度保持恒定；

●双流路循环冷凝、制冷恒温系统；

●工作时间：可连续工作， 在0-9999s可调；

●微波、超声可同时进行编程式程序控温、定时、功率可调；

●各种超声探头直径：Φ2、Φ3，Φ10，Φ15，Φ18，Φ25，Φ30，Φ35适合不同口径的反应容器；

●配不同速度的磁力搅拌、振荡和样品升降装置，以便与微波联用；

●仪器自带玻璃导管与氟胶导管，采用开放式反应体系，可安装滴液漏斗和冷凝管等进行回流反应，亦可以实现在线分析环境、生物、药物等样品；

●具有超温和传感器异常保护，高可靠性、安全性；

●采用不锈钢内外壳，防磁性，以防止磁性材料进入腔体，打破内件结构，经久耐用；

●磁力搅拌或者自动控制振荡发生器，保证反应物受热更加均匀，反应更加充分；

●反应器与仪器敞开式体系，可应用于在线分析、微量分析环境、生物、药物等样品。

●可应用于生物、医学、化学、制药、食品、化妆品、环保等实验室研究及企业生产；

●微波反应器泄漏符合国际标准，通过省计量科学院电磁辐射安全认证，通过欧盟电气安全CE认证，配有证书。

3.微波超声波有机无机化学反应仪操作系统

微波超声波有机无机化学反应仪可根据用户要求实现电脑自动控制，超声波微波单独及协同处理。通过视频画面实时监测反应过程，及时观察反应物的变化。功率任意设定，样品温度实时显示、实际功率显示、频率微机跟踪、故障自动报警。所有功能都显示在液晶大屏幕中，便于实验人员直观记录。

●系统同时实现了可视化界面控制、高精度程序控温、多通道数据储存，以及定向传输等功能；

●参数控制部分采用高灵敏触摸屏操作系统，所有参数可编程式控制；

●友好的人机界面和触摸屏，通过简明的屏幕提示，轻易完成操作过程；

●USB接口可连接鼠标和U盘，随时下载和储存反应数据；

●五组实验数据储存。

4. 微波超声波有机无机化学反应仪参数

型号:SM100

超声功率:0~1000W

超声频率:25KHZ

微波功率:0~1000W

微波频率:2450MHZ

处理量:50~800ml

超声探头直径:Φ10

5.微波超声波有机无机化学反应仪案例

清华大学化学工程系、国防科技大学航天与材料工程学院、中国科学院上海硅酸盐研究所、华中科技大学材料科学与工程学院、中国药科大学天然活性物质与功能国家重点实验室、江南大学食品学院、河南工业大学食品学院、河南轻工业学院材料科学与工程学院、山东省农业科学院、陕西师范大学天然药物化学教育部重点实验室、同济大学环境科学与工程学院、华东理工大学材料科学与工程学院、南京大学材料科学与工程系、南京理工大学化工学院、南京工业大学材料科学与工程学院、中国林业科学院昆明昆虫植物研究所、南京理工大学化工学院、江苏省建筑科学研究院、南京航天航空大学纳米材料研究中心等有关单位已采用改设备，并有文章发表，如：

1、Guoan Tai and Wanlin Guo， Sonochemistry-Assisted Microwave Synthesis and Optical Study of Single-Crystalline CdS Nanoflowers， Ultrasonic Sonochemistry， 2008， 15: 350~356. (SCI， IF=2.434) （纳米材料制备的研究）南京航天航空大学纳米材料研究中心

2、Xiaoguo Liu， Kaili Lin， Chengtie Wu， Yueyue Wang， Zhaoyong Zou and Jiang Chang， Multilevel Hierarchically Ordered Artificial Biomineral， Small， DOI: 10.1002/smll.201301633. SCI影响因子=7.823

3、Daming Fan， Wenrui Ma， Liyun Wang， Jianlian Huang， Jianxin Zhao， Hao Zhang， Wei Chen*. Determination of structural changes in microwaved rice starch using Fourier transform infrared and Raman spectroscopy. STARCH-STARKE， 2012， 64(8): 598-606，IF=1.243江南大学食品学院

4、Xiao-Lan Cheng， Jin-Yi Wan， Ping Li，Lian-Wen Qi. Ultrasonic/microwave assisted extraction and diagnostic ion ?ltering strategy by liquid chromatography–quadrupole time-of-?ight mass spectrometry for rapid characterization of ?avonoids in Spatholobus suberectus. Journal of Chromatography A， 1218 (2011) :5774– 5786. (SCI， IF = 4.356)
